芯片，被誉为现代科技的 “心脏”，其制造的精度和质量直接决定了电子设备的性能和可靠性。然而，在芯片的生产过程中，由于各种因素的影响，如工艺误差、材料杂质、环境干扰等，不可避免地会产生各种类型的缺陷。传统的芯片缺陷检测方法在面对日益复杂的芯片结构和微小的缺陷时，往往存在一定的局限性。近年来，高光谱相机技术的出现为芯片缺陷检测带来了新的突破。高光谱相机能够捕捉到芯片表面和内部的细微光谱特征变化，通过对这些光谱信息的分析和处理，可以准确地检测出各种潜在的缺陷。本文章将详细介绍高光谱相机在芯片缺陷检测中的具体应用和优势，以及实操案例。
以下是一些主要的应用：
1、金属层缺陷检测：
（1）金属层划痕和裂纹检测：芯片制造过程中，金属层的划痕和裂纹是常见的缺陷。这些缺陷会影响芯片的电学性能和可靠性。高光谱相机可以利用不同物质对不同波长的光的反射和散射特性差异，检测金属层表面的划痕和裂纹。即使是微小的划痕和裂纹，其在高光谱图像中也会呈现出与正常区域不同的光谱特征，例如反射率的变化、散射光的分布差异等。
（2）金属层厚度不均匀检测：金属层的厚度均匀性对芯片性能至关重要。高光谱相机可以通过测量金属层在不同波长下的光学特性，如折射率、吸收系数等，来推断金属层的厚度。当金属层厚度不均匀时，其在不同位置的光谱响应会有所不同，通过对这些光谱信息的分析和处理，可以准确地检测出金属层厚度不均匀的区域。
2、光刻缺陷检测：
（1）光刻图案缺陷检测：在芯片光刻过程中，可能会出现光刻图案的变形、缺失、模糊等缺陷。高光谱相机可以对光刻后的芯片进行成像，通过分析光刻图案区域的光谱信息，与标准的光刻图案光谱特征进行对比，从而检测出光刻图案的缺陷。例如，对于光刻图案的变形，其在高光谱图像中的形状和光谱分布会发生变化；对于缺失的光刻图案部分，相应区域的光谱信号会与周围正常区域有明显差异。
（2）光刻胶残留检测：光刻完成后，芯片表面可能会残留光刻胶。这些残留的光刻胶会影响后续的工艺步骤和芯片性能。高光谱相机可以利用光刻胶与芯片基底材料在光谱特性上的差异，检测出光刻胶的残留区域。例如，光刻胶在特定波长下的吸收或反射特性与芯片基底材料不同，高光谱相机能够根据这些差异准确地识别出光刻胶残留的位置和数量。
3、封装缺陷检测：
（1）封装材料缺陷检测：芯片封装过程中使用的封装材料可能存在气泡、杂质、裂纹等缺陷。高光谱相机可以通过对封装材料的光谱分析，检测这些缺陷。例如，气泡在高光谱图像中会呈现出与封装材料不同的光学特性，其对光的散射和折射会导致光谱信号的变化；杂质的存在会影响封装材料的光谱吸收和反射特性，通过高光谱检测可以发现这些异常区域。
（2）封装界面缺陷检测：芯片与封装材料之间的界面结合情况对芯片的可靠性和性能有重要影响。如果界面存在分层、空洞等缺陷，会导致芯片的散热不良、信号传输受阻等问题。高光谱相机可以通过对芯片封装界面区域的光谱分析，检测界面的缺陷。例如，分层区域的光谱反射和透射特性会发生变化，高光谱相机能够根据这些变化来判断界面的结合质量。
对芯片针脚氧化的缺陷检测
这是客户给我们寄来的样品，由于样品太小，需要加装微距环来进行拍摄这样细节就可以拍的比较清楚

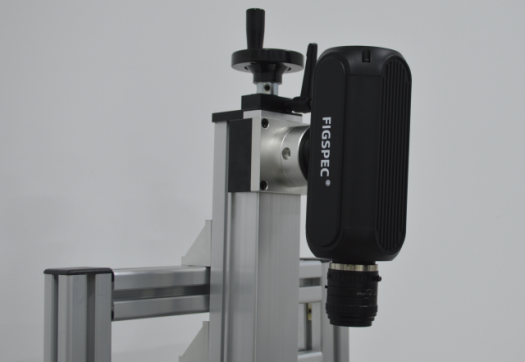

型号 | 配置明细 | 备注 | |
彩谱高光谱相机 | FS-17 | 光谱范围：900-1700nm； 光谱分辨率：6nm | |
测试台架 | FS-826 | 测量平台10*15cm |
1.在900-1700nm波段下对不同位置进行像素点进行选取

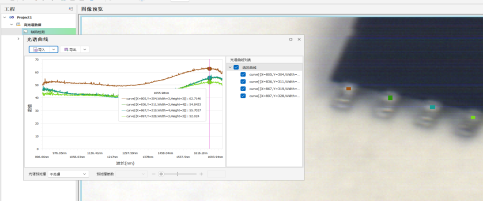

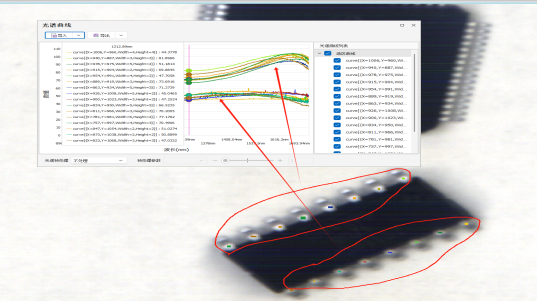

2.测试过程如图，分别选中不用位置，查看样品反射率曲线图谱
3.实验结果

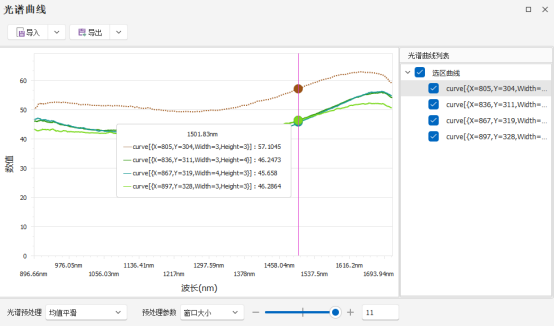

900-1700nm下拍摄结果，可以看到单独一块芯片的四个针脚的光谱，其中第一个的位置反射率明显高于其他几个
从RGB伪彩图中也可以看出，右下角芯片针脚存在黄变的颜色变化，在选择其光谱曲线查看时，也可以看出明显的不同。
