在当今竞争激烈的电子行业中，印刷电路板（PCB）的质量是企业立足的关键。其中，PCB 表面膜厚的精确测量是保证 PCB 质量的重要环节。传统的膜厚测量方法已经难以满足现代电子制造对高精度、高效率测量的需求。而高光谱相机作为一种新型的光学检测技术，具有多波段、高分辨率、快速成像等优点，为 PCB 表面膜厚测量提供了一种全新的解决方案。
半导体制造：在半导体产业中，精确测量单晶硅膜的厚度对于确保器件的性能和质量至关重要。膜厚测量可以帮助监测和控制薄膜沉积过程，以达到所需的厚度和均匀性。
太阳能电池：单晶硅是太阳能电池常用的材料之一。测量硅膜的厚度可以帮助优化电池的性能，提高能量转换效率。
光学镀膜：在光学镀膜过程中，单晶硅膜常用于制造透镜、反射镜和滤波器等光学元件。膜厚测量有助于确保镀膜的厚度和折射率符合设计要求，从而改善光学性能。
材料研究：对于材料科学研究，了解单晶硅膜的厚度分布和变化对于研究薄膜的结构、物性和生长机制非常有帮助。
质量控制：在工业生产中，单晶硅膜厚的测量是质量控制的重要环节，确保产品符合规格和标准。
二、常见的单晶硅膜厚测量方法有哪些？
光学干涉法：利用光的干涉现象来测量膜厚，例如反射干涉仪或透射干涉仪。
光谱法：通过分析光谱的特征来确定膜厚，例如椭圆偏振光谱法或反射光谱法。
机械测量法：使用机械式探头或探针来直接测量膜的厚度，例如扫描电子显微镜（SEM）或原子力显微镜（AFM）。
射线技术：如 X 射线反射或透射测量，可以提供膜厚的信息。

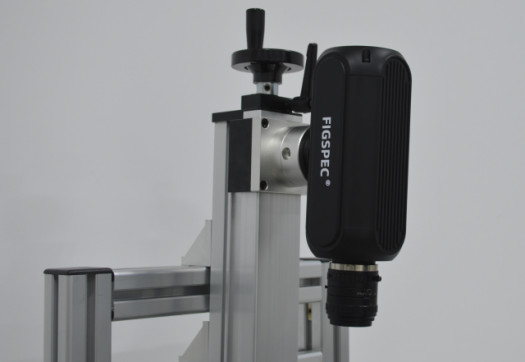

仪器：彩谱内置推扫FS-17成像高光谱仪
辅助设备：台架
光源：线性卤素光纤光源

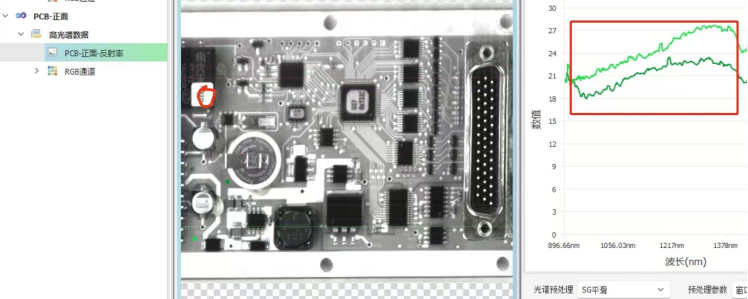

本次利用高光谱技术来测量薄膜厚度的方法，获取和分析光谱信息的技术，它可以在很宽的波长范围内获取样品的光谱数据。在高光谱测膜厚中，通过测量样品对不同波长光的反射、或吸收特性来确定膜厚。 测量光在薄膜表面的反射光谱。膜厚的变化会导致反射光谱的特征变化，通过分析这些变化可以推算出膜厚。
1、非接触式测量：
不损伤 PCB：高光谱相机在测量过程中无需与 PCB 表面直接接触，避免了因接触而可能对 PCB 造成的物理损伤，如刮痕、磨损等。这对于制造精密的 PCB 来说尤为重要，有助于保持 PCB 的完整性和电气性能。
适用于复杂表面：对于表面形状复杂、具有凹凸结构或存在微小元件的 PCB，非接触式测量可以轻松应对，不受 PCB 表面形貌的限制，能够准确测量不同位置的膜厚。
2、高精度测量：
多波段信息获取：高光谱相机能够获取多个连续波长范围内的光谱信息，通过对不同波长下 PCB 表面膜层的光谱响应进行分析，可以更全面、准确地了解膜层的特性。与传统的单一波长测量方法相比，多波段信息能够提供更丰富的测量数据，有助于提高膜厚测量的精度。
检测微小差异：可以检测到 PCB 表面膜厚的微小变化，对于膜层厚度不均匀的情况能够进行精确的测量和分析。这有助于及时发现膜厚异常区域，为生产过程中的质量控制提供有力支持。
3、高效率测量：
快速成像与数据采集：高光谱相机的成像速度快，能够在短时间内获取大量的图像和光谱数据。与传统的逐点测量方法相比，大大提高了测量效率，节省了测量时间，尤其适用于大规模生产中的快速检测。
在线实时检测：可以集成到 PCB 生产线上，实现在线实时检测。在生产过程中及时获取膜厚信息，便于及时调整生产工艺参数，提高生产效率和产品质量，减少次品的产生。
4、全面性与可靠性：
全面的膜层信息：不仅能够测量膜厚，还可以同时获取膜层的其他相关信息，如膜层的成分、结构等。这些信息对于深入了解膜层的质量和性能具有重要意义，有助于综合评估 PCB 的质量。
减少人为误差：自动化的测量过程减少了人为因素对测量结果的影响，提高了测量的可靠性和重复性。不同的操作人员使用高光谱相机进行测量时，能够得到较为一致的结果，降低了因人为操作差异导致的测量误差。
